一、小区自来水二次加压泵站远程监控系统方案项目概述

　　随着城市高效快速地发展，市区规模越来越大，小区二次加压泵房将继续增加，供水公司二次加压泵房管理工作将更加繁重。

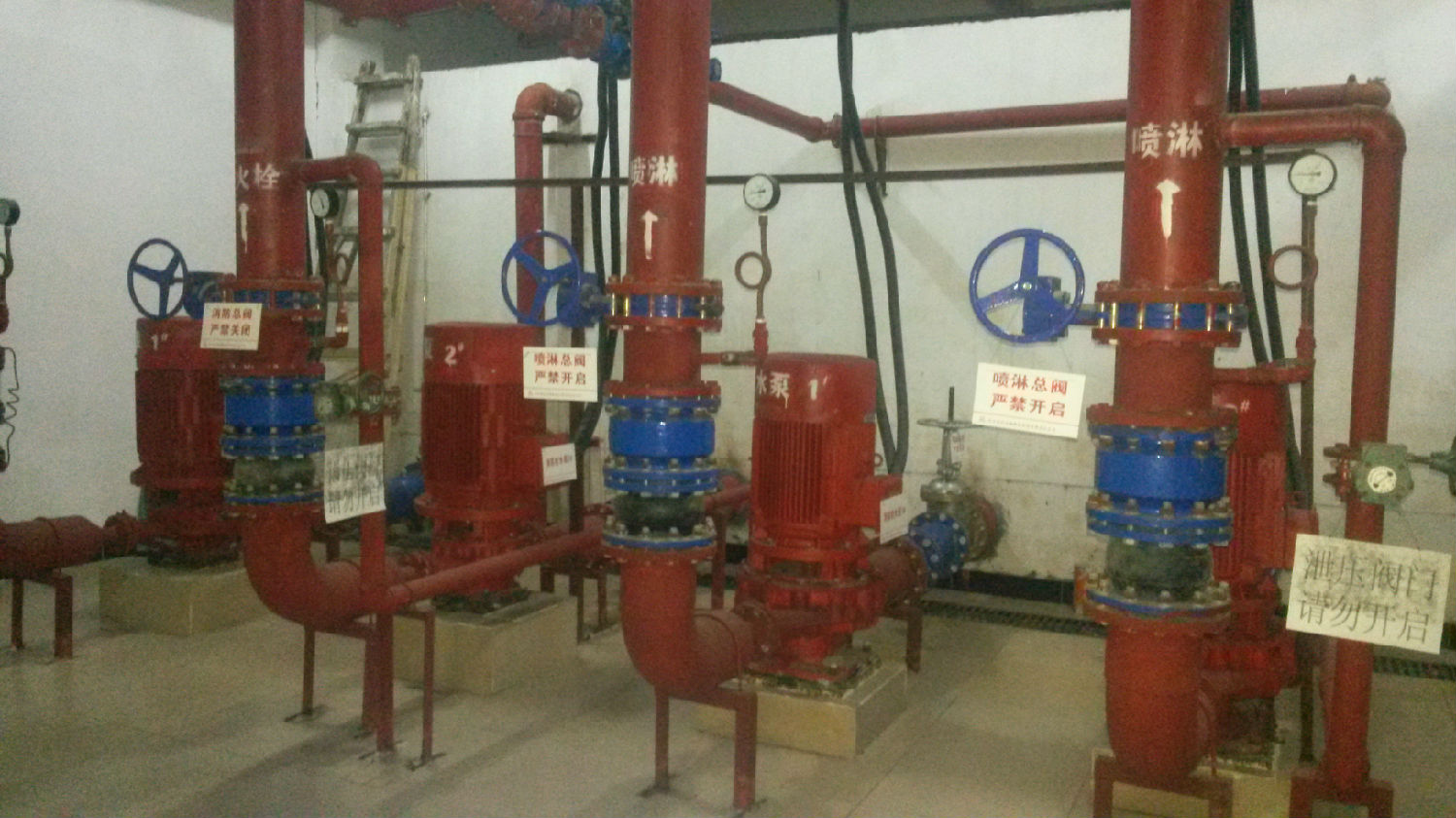

　　目前小区二次加压供水方式主要有两种，一种是不锈钢水箱+不锈钢多级离心水泵+变频控制设备联合供水；另一种为管网叠压供水方式（bohaigs无负压供水设备），前者数量居多，后者数量偏少。

　　而二次加压泵房大多分散在城市各小区，而且多数泵房属无人值守，采用人员定时巡视，管理工作较被动。一旦供水设备出故障，往往需等到居民打电话投诉后，再派人去现场处理，既耽误时间又不知设备故障原因，不能及时对症排除故障，恢复供水。

　　江苏省某供水公司为了改变这种状况，适应时代的发展，想借助互联网的方式来对设备进行远程监控，实施24小时实时监控，并能根据设备运行状态，对参数进行预警数值采集，提前进行干预，使故障消除在萌芽期。

　　我司技术工程师根据多年的经验以及对客户公司的沟通和了解，特提出了如下解决方案：

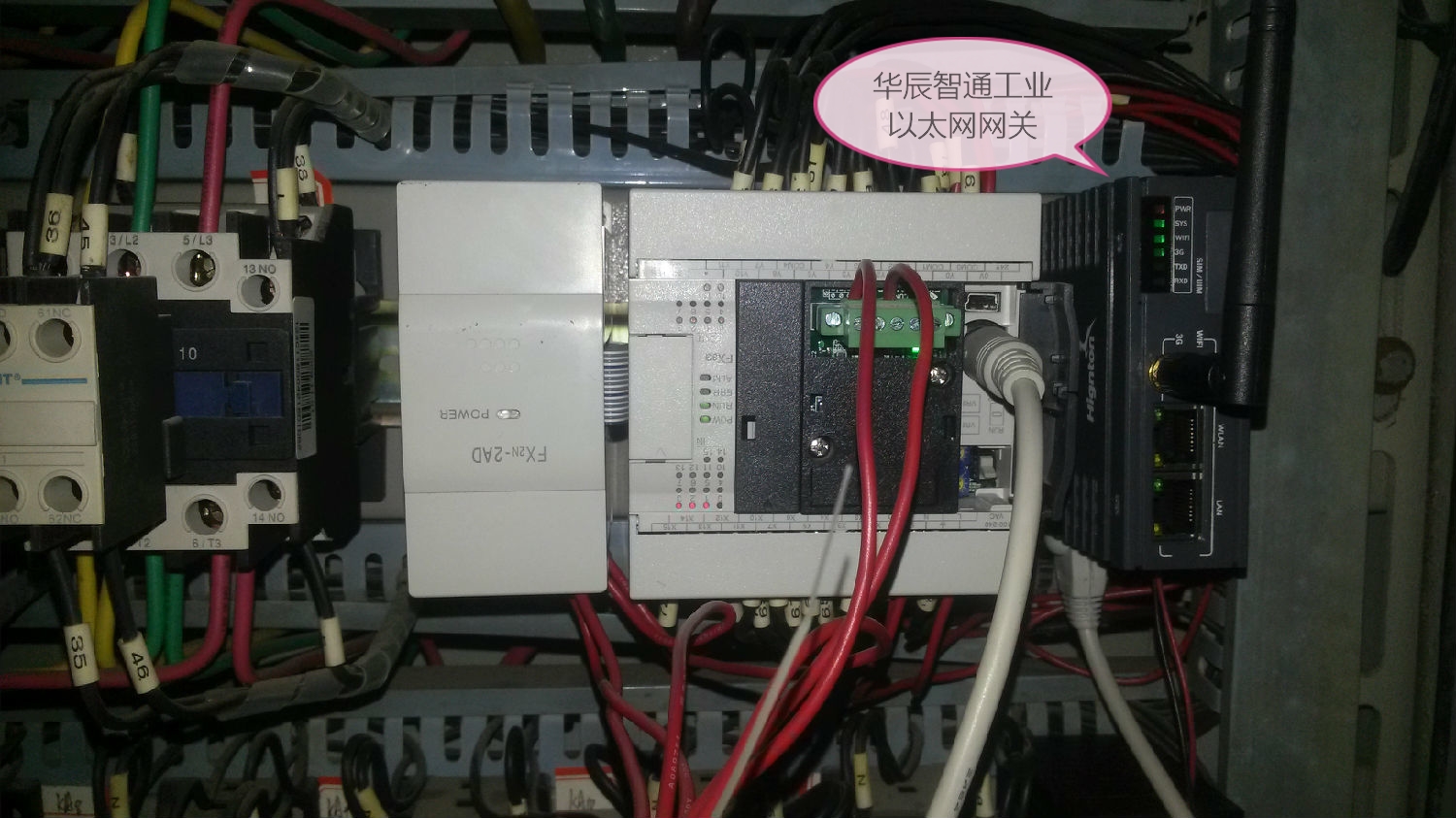

　　通过智能网关对小区二次供水加压泵站PLC远程监控，来监视和采集水位、压力、流量、泵启停等各种数据供控制中心及有关部门分析和决策取用，提高工作效率，保证供水质量。以实现无人值守、远程监控和管理控制一体化，大大提高供水设备自动化水平，提高工作效率，保障安全可靠供水。

　　二、小区自来水二次加压泵站PLC远程监控系统组成：

　　监控系统按照分散控制、集中操作、分级管理、配置灵活、组态方便的设计思想,分别实现对现场数据的采集和水泵机组的启停控制。系统由2层结构组成,分别是管理层和现场层。管理层为工业计算机，其主要作用是与控制层的PLC通信，获得生产过程所需的数据,显示工艺流程,提示报警,生成报表并支持报表打印。现场层为现场设备,是控制系统信号的提供者,如水泵电机内温度传感器、压力传感器、阀门到位信号等。

　　三、PLC远程监控系统的通信平台

　　无线通信：每个加压泵站与调度中心之间通过工业以太网网关、4G、Wifi等通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信，监控系统中的网络通信功能主要由以太网通信模块和串口服务器来完成。前者主要实现将主控柜内CPU处理的数据通过TCP/IP协议传入工业计算机,它采用全双工通信方式,通信速率高达100Mbit/s。

　　监控系统采用串口服务器,它提供串口转网络功能,能够将RS485串口转换成TCP/IP网络接口,实现RS485串口与TCP/IP网络接口的数据双向透明传输。使得串口设备能够立即具备TCP/IP网络接口功能,连接网络进行数据通信,这样极大地扩展串口设备的通信距离。高压变频控制柜及综合保护装置就是通过该设备实现局域网内的数据共享功能。

　　四、基于PLC的加压泵站监控中心主要功能

　　远程监测各加压泵站水池水位或进站压力、出站流量、出站压力。

　　远程监测加压泵组的工作状态、电流、电压、保护状态、工作模式。

　　远程切换水泵的控制模式，远程控制加压泵组水泵的启停。

　　无线通信时，支持视频在线监视泵站全景、电气控制室等重要工位，视频可回放。

　　现场出现电流电压超限、水位超限、设备保护等状况时，监控中心可声光报警。

　　支持各种监测信息、控制信息、报警信息、操作信息的存储和查询。

　　生成各种数据报表及数据曲线。
