随着无线通讯技术的进步和网络技术的发展，使得数据远程采集以及远程监控技术在大型机械设备上得以充分的应用。华辰智通工业智能网关以其结构简单、操作方便、后续维护成本低、性能稳定可靠等特点备受大型机械设备供应商及使用商的青睐。

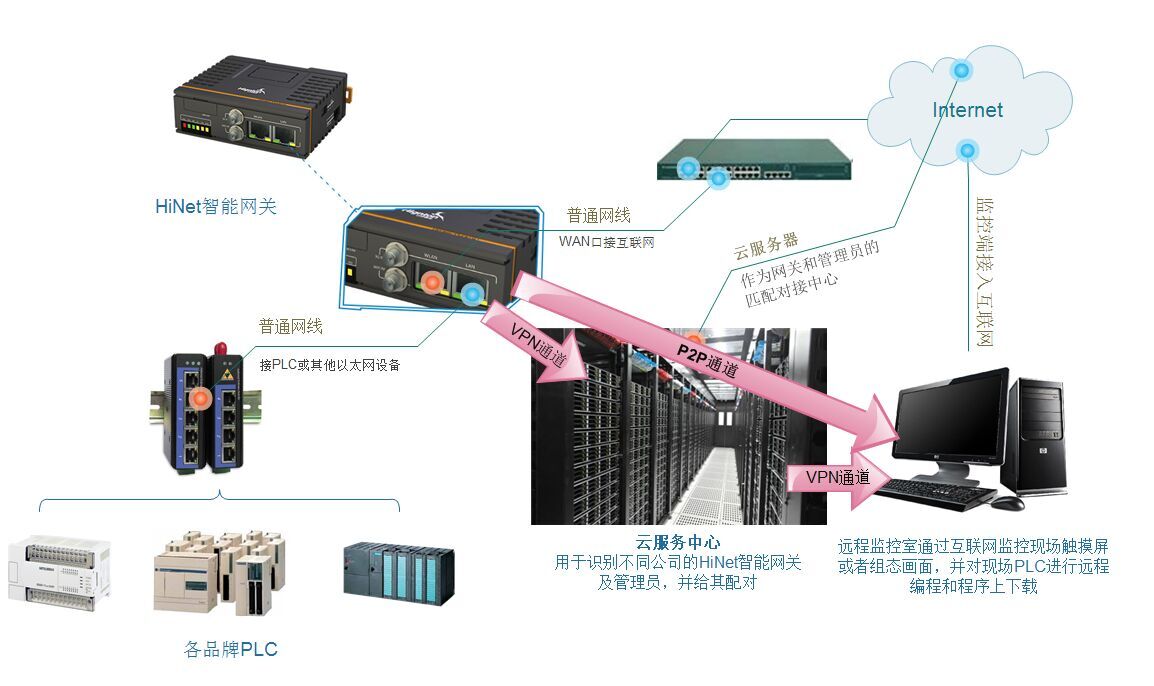

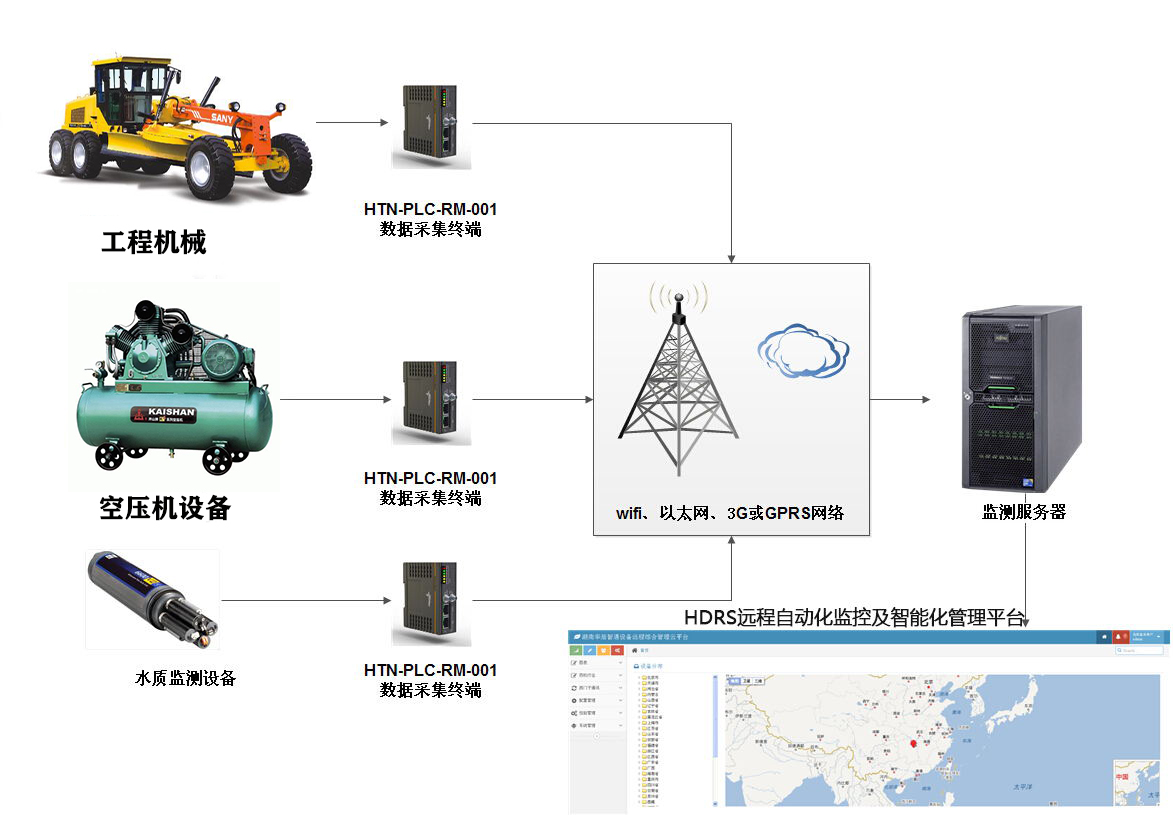

　　上图中，通过数据采集系统硬软件对包括PLC、仪表或者工控机等在内的设备进行实时状态、参数、故障等数据的采集，通过VPN方式，采集系统将数据远传至云端通讯服务，云端通讯服务接收和处理数据后存入数据服务器，再通过应用服务器将数据进行处理后通过web或者webservice方式提供给WEB端（PC、平板、手机）或者APP端以进行展示、分析、诊断和管理等界面。

　　对被监控对象（即公司售给客户的产品）进行数据采集。数据采集的内容包括产品的运行信号、运行数据、产量信息、系统参数、故障信号、趋势信号以及由工控机控制软件处理过的视频关键信号等，同时，在用户现场允许的情况下，还可以在远程对产品进行参数修改。

　　采集对象：可以是PLC、仪表或者工控机。

　　通讯接口：对于PLC和工控机，支持以太网通讯；仪表，支持串口通讯。

　　通讯协议：包括但不限于工控机的OPC、PLC的西门子以太网、仪表的Modbus。

　　采集方式：采集方式，有主动采集和被动采集两种方式。主动采集，即配置IO服务器主动对各产品的工控机或PLC、仪表进行IO配置，主动向各被监控对象收集数据；被动采集，即各被监控对象配置智能通讯网关或工控机上加装数据采集发送模块，向监控中心的接入服务器发送数据。相对来说，主动采集，IO服务器是主动的，动态的；而被动采集，接入服务器是被动的，静态的。在不断增加被监控设备的系统中，主动采集，IO服务器的吞吐能力是系统的瓶颈；而被动采集，理论上不存在此瓶颈。考虑到公司每年都有上百台产品的售出，被动采集方式优于主动采集方式。

　　信息缓存：采集支持本地一级缓存，用于网络临时异常情况，具有缓存续发功能；

　　趋势信号：支持密集采集，带时间戳缓存后定时发送，在确保趋势数据密度的同时，节省流量。

　　图像采集：对于有图像采集的系统，连续传输视频流量大，而且带宽也不够。而且多数正常的视频传回来的意义也不大。在远程监控系统中，图像采集采取在控制软件做相应改进，发现非正常图像时，由控制软件抓拍图片，传送至服务器的模式。同时，支持由远程监控系统手动发送指令，抓拍当前图像图片，传送至服务器。
