上图中，通过HiNet工业智能网关等数据采集系统硬软件对包括PLC、仪表或者工控机等在内的设备进行实时状态、参数、故障等数据的采集，通过VPN方式，采集系统将数据远传至云端通讯服务，云端通讯服务接收和处理数据后存入数据服务器，再通过应用服务器将数据进行处理后通过web或者webservice方式提供给 WEB端（PC、平板、手机）或者APP端以进行展示、分析、诊断和管理等界面。
HiNet智能网关介绍：

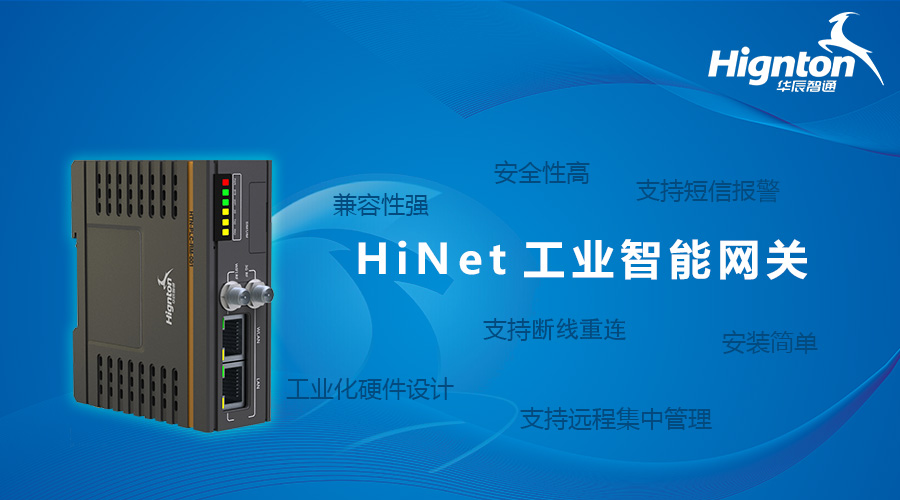

HiNet
工业智能网关是一个集成多种互联网通讯技术，面向工业领域的设备通讯终端产品。其包含的5G、4G、WiFi以及以太网等多种互联网接入方式，可以适应各种网络应用环境；多样的通讯接口可兼容RS232/485/422、以太网等各种接口的PLC。为设备的信息化管理提供高速的数据通道，为整个系统各功能提供安全可靠的保障和坚实的基础。
工业自动化控制系统功能及意义：
系统功能包括数据采集、监控管理、故障管理、故障预警、远程诊断、参数修改、操作记录、趋势查看、图像查看、配件管理、统计报表、售后管理和系统管理、远程对时等。
建立这一系统的意义包括：
· 对于管理层，了解设备全局情况，对与之相关的生产、销售、售后维护等各个职能的关键绩效指标的执行情况进行监控和管理，推动企业绩效表现，提高企业相关工作效率。
· 实现各个部门和相关员工对于设备相关信息的及时跟踪、处理和分析等，提高工作效率。
· 为客户提供更好的及时、准确、正确的设备维护服务。
