该项目利用空气压缩机给煤矿井下提供气体压力，推动气动设备的运行，要求管道内的压力维持在一定的范围内，最好不好过压或者欠压，以免造成能源的浪费或者现场设备无法使用。由plc采集空气压缩机的参数，比如温度、压力、运行时间、故障等，上传到中控室上位机和现场触摸屏，并接受操作员发出的控制命令，再将相应的命令传给空压机，以实现控制功能，并做出相应的报警指示。
该系统主要由空气压缩机、plc、i/o模块、现场触摸屏、上位机人机界面、网络通讯、HDRS远程通讯网关等部分组成，系统整体架构如图1所示。

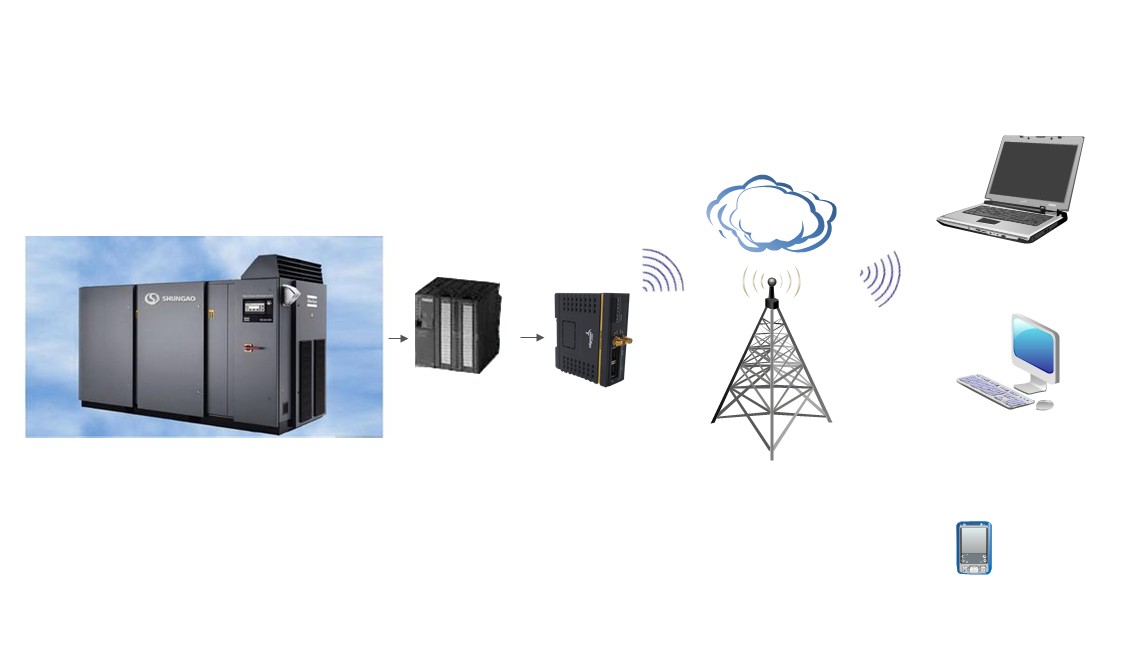

图：空压机远程控制系统组成整体架构
3.1空气压缩机
空压机,它具有结构简单、体积小、没有易损件、工作可靠、寿命长、维修简单等优点。由于其针对维护专门的设计，使得停机时间和维修费用大大减少。并且此空压机上装有智能控制系统，控制菜单简便易用，并配有支持网络通信的485接口，供外部控制系统与其通信，采集空压机的温度、管道压力、故障信息等，还可以接受外部控制系统的控制命令，设置相应参数以及启停空压机。
3.2 i/o模块
本系统中需要控制空压机电源的接通与关断等，故需用到数字量输入模块，数字量输出模块，由于本系统采用西门子s7 300系列plc，所以也需订购相应的300系列的di，do模块，型号分别有di模块sm321，do模块sm322。另外控制柜上安装有转换开关，可以选择在本地或者远程控制该电源的接通与否，该转换开关作为输入信号，接入plc的di模块。
3.3 plc单元与网络通讯单元
本文利用中小型的西门子s7-300系列plc后端接入HDRS远程通信网关即可完成空压机参数的远程实时扫描和运算，并传送信息到中控室上位机以及现场触摸屏，另外结合操作人员在上位机和触摸屏发出的控制命令，对空压机的启停等进行远程控制。
