操作说明:三菱PLC FX系列远程采集数据流程

文章出处:责任编辑:查看手机网址
扫一扫!操作说明:三菱PLC FX系列远程采集数据流程扫一扫!
人气:-发表时间:2019-03-14 17:39【

数据采集(DAQ),是指从传感器和PLC或者其它待测设备等模拟和数字被测单元中自动采集非电量或者电量信号,送到上位机中进行分析、处理。

工业生产设备数据采集是利用泛在感知技术对各种工业生产设备进行实时高效采集和云端汇聚。通过各类通信手段接入不同设备、系统和产品,采集大范围、深层次的工业生产设备数据,以及异构数据的协议转换与边缘处理,构建工业互联网平台的数据基础。下面我们以三菱PLC为例,来看一下怎么将设备数据实时采集到思普云平台上,来实现对设备数据的采集,实时获取设备的开机、关机、运行、暂停、报警状态。

调试准备:

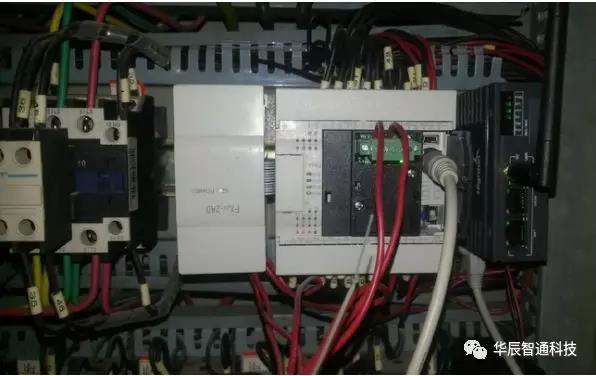

需要准备的材料:HINET 智能网关、现场安装三菱 FX2N、以太网转换模块、网线等;网关和 PLC 的连接方式:PLC 接以太网转换模块,再接网关;

以太网转换模块和网关的 IP 地址以及现场联网条件说明:

1) 以太网转换模块的 IP:192.168.9.2

2) 网关 LAN 口的 IP:192.168.9.1

3) 现场联网方式:有线

测试需要达到的目的:网关采集三菱 FX2NPLC 的数据发送到思普云服务器,在思普云大数据中心监控实时数据。

1. 网关已联网,网关能 ping 通 PLC 的 IP,如下图所示:



2. 下载驱动包:点击【驱动包管理】,点击【刷新列表】,点击【可用软件包】,安装mitsubishi_fx_tcp_rw_driver 6.0.0 版。


3. 下载传输包:点击【传输包管理】,点击【可用软件包】,安装 super_json_tcp_cloud 6.0.2版。


4. 打开通道:设备驱动选择“mitsubishi_fx_tcp_rw_driver”,数据中心选择“思普云”,勾选控制开关,密码设置为 8 位数即可。


5. 新增产品:登录思普云,选择产品管理点击【新增】,填写 PLC 信息,如下图所示:(采集周期单位为:毫秒,三种模式任选一种多或多种。)


6. 新增点表:选择新建的产品,点击【协议配置】下的【新增】,填写变量信息,如下图所示:


7.新增设备:选择设备管理点击【新增】,填写设备信息,如下图所示


8. 绑定网关:选择设备点击【绑定网关】,勾选网关,填写 PLC 的 IP,其他默认即可,如下图所示:


9.强制同步点表:选择设备点击【强制同步点表】,如下图所示

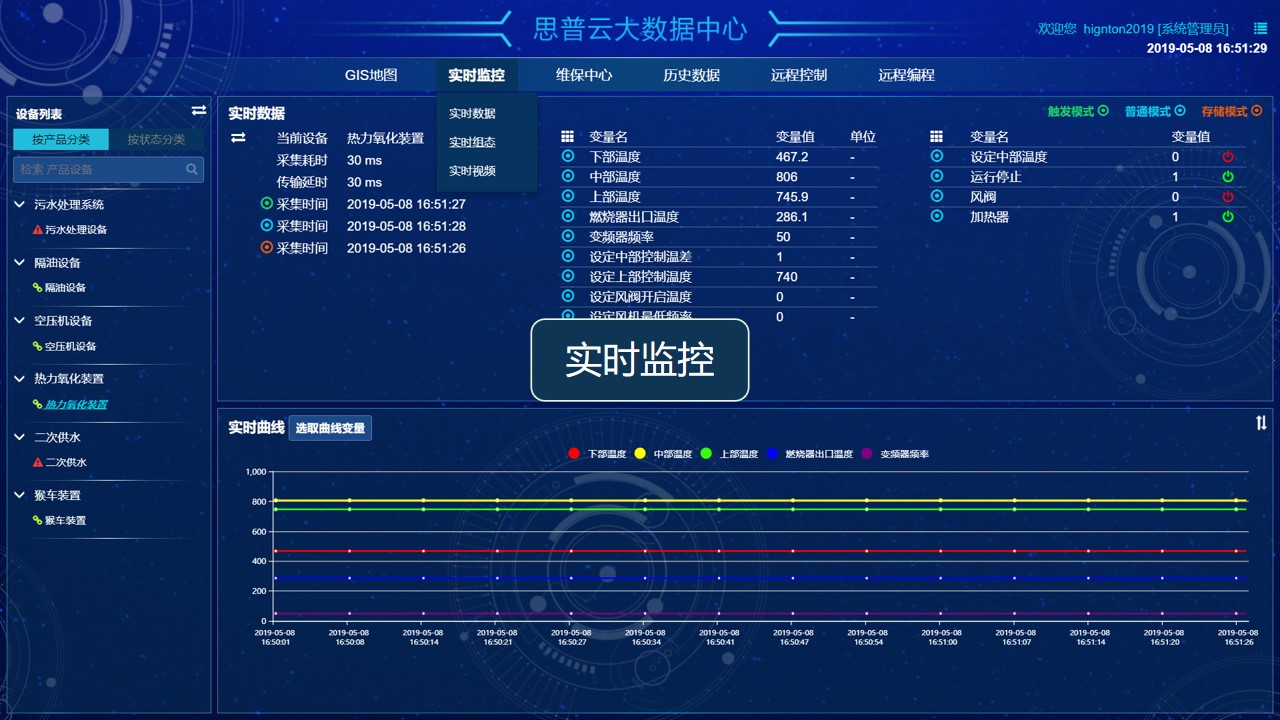

10. 查看实时数据:点击网页右上角的 图标,进入思普云大数据中心,在设备列表点击设备后,再点击【实时监控】下的【实时数据】。
